KW520

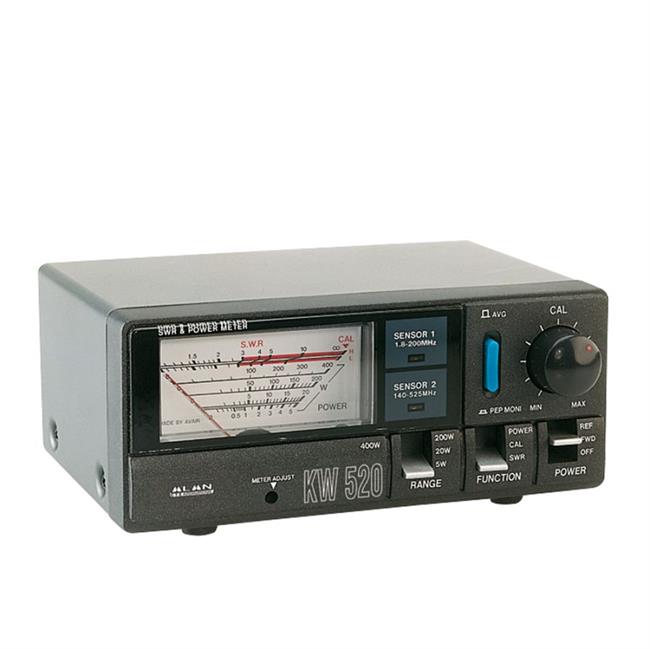

Midland KW520 SWR wattmeter til kontrol af sendeeffekt og antennetilpasning

- Instrument med dobbelt displayvising.
- Til måling af standbølge og sendereffekt.

SWR : 1 : 1 - 1 : 3
Power : 5 / 20 / 200 / 400 W
Frequency : Sensor 1: 1,8 - 200 MHz
Sensor 2: 140 - 525 MHz
Size : W 155 x D 100 x H 60 mm


Sådan benyttes et SWR-meter
1: Tilslut antennen og mellem ledningen til stationen.
2: Stil øverste omskifteren på 10 Watt til måling af Walkie Talkie sender ( Watt )
(Hvis instrument ikke har wattmåler, springer over dette trin)
3: Stil nederste omskifter på FWD
4: Tast stationen, og drej på knappen til fuldt viserudslag på det højre instrument
5: Stil den nederste omskifter på REF og aflæs SWR forholdet direkte på den højre skala.
( Visen skal nu gå så langt til venstre som muligt ) og helst ikke op i det røde felt
4: Et SWR forhold på 1,0 - 1,3 er rimeligt godt.
